Sterownik Schodowy RCL-LED ADVANCED – Efekt Fali do 20 Schodów

Sterownik schodowy RCL-LED ADVANCED – do 20 schodow z efektem fali

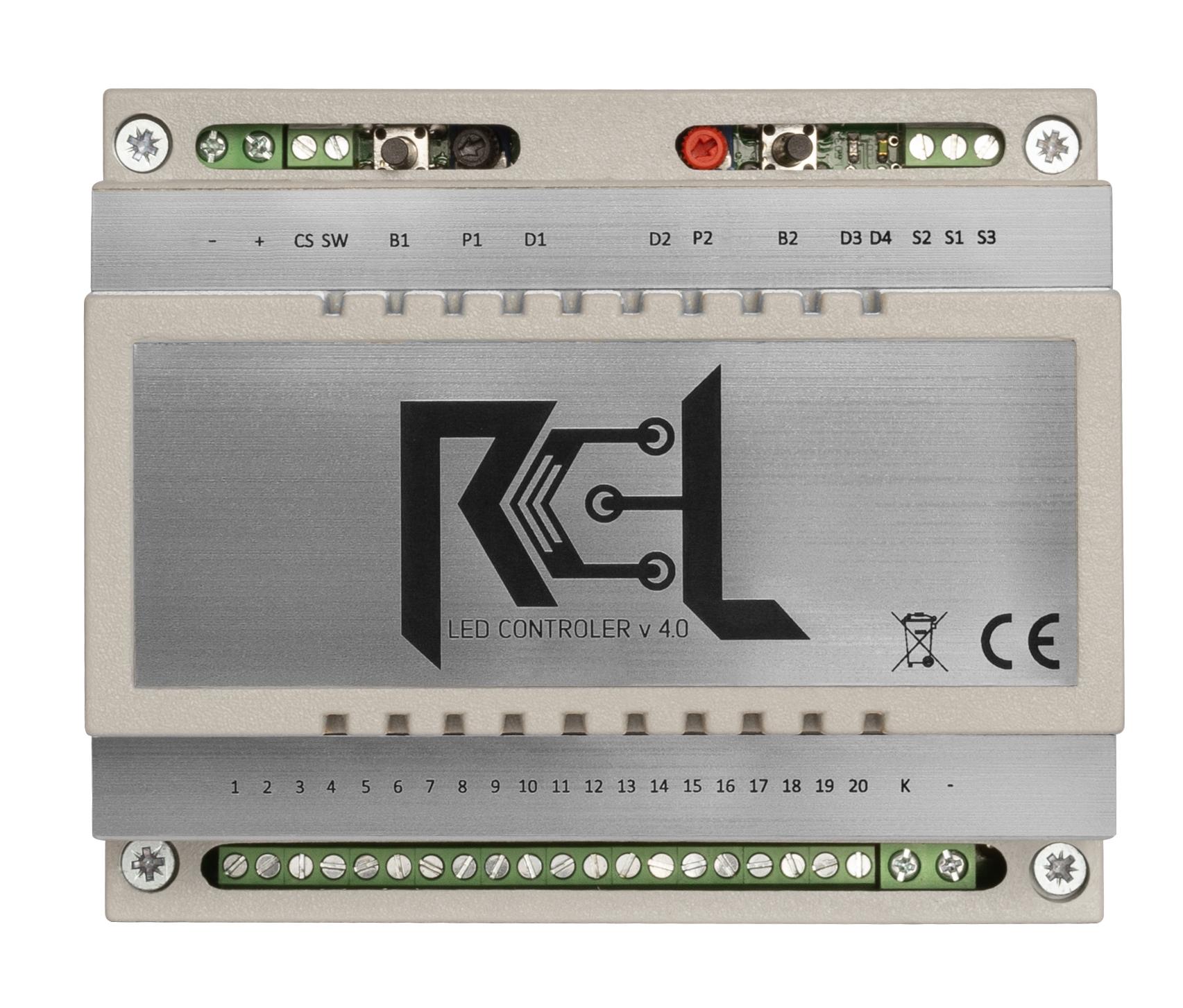

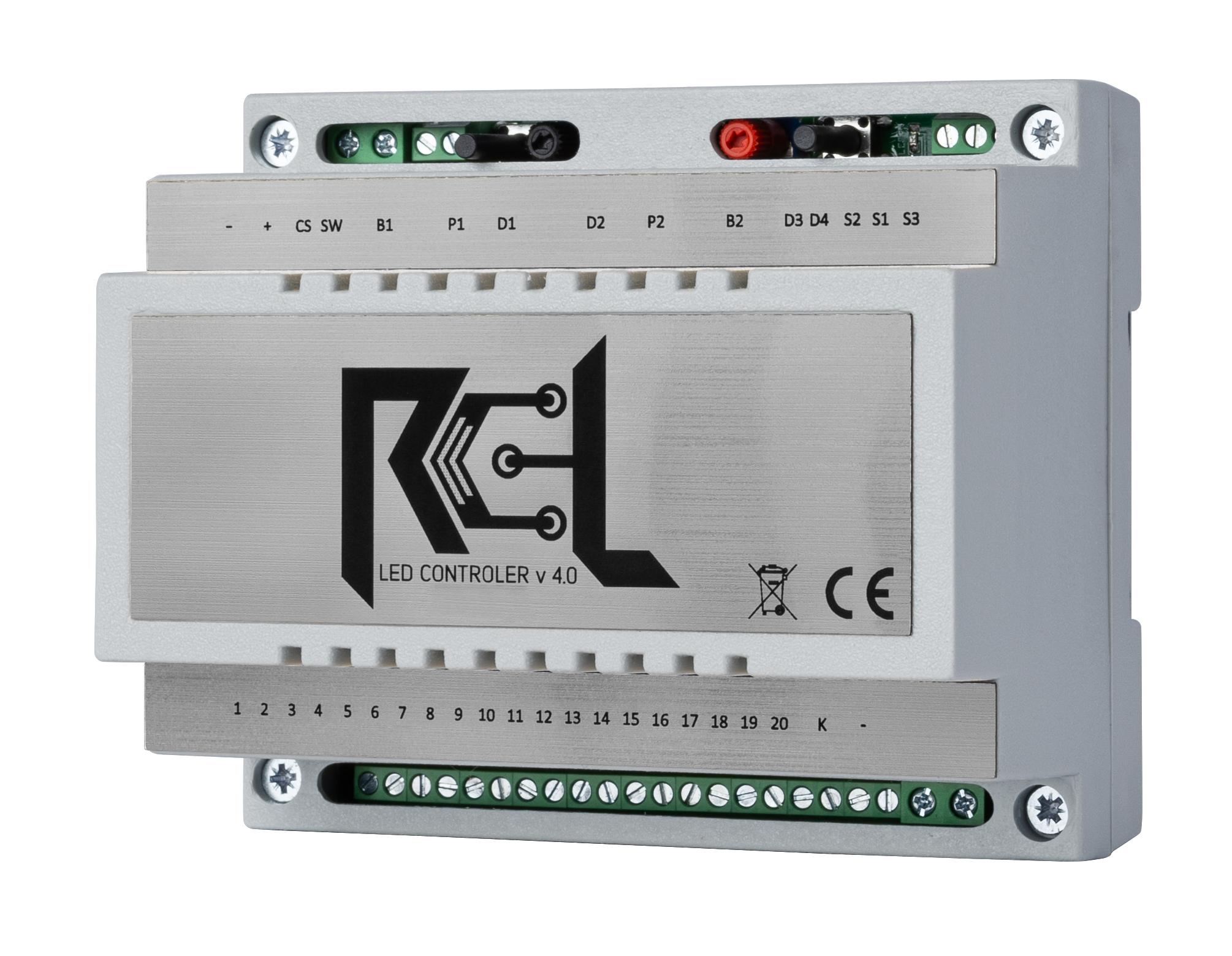

Wielokanalowy sterownik schodowy polskiej firmy RCL-System. Zaprojektowany, montowany i testowany w Polsce. Steruje kazdym stopniem indywidualnie – tworzy efekt fali (kaskadowe zapalanie stopni od dolu lub od gory) aktywowany czujnikami ruchu.

Kluczowe funkcje:

• Efekt fali (sekwencja): stopnie zapalaja sie kaskadowo od dolu lub od gory – w zaleznosci od kierunku wchodzenia
• Do 20 kanalow: kazdy stopien podlaczony do osobnego wyjscia
• Regulator jasnosci (dimmer): 5–100%
• Plynne zapalanie i gaszenie: tryb PWM lub schodkowy
• 2 wejscia czujnikow ruchu: S1 (dol) + S2 (gora) – aktywowane masa (GND)
• Wejscie SW: podlaczenie zwyklego wyłacznika swiatla
• Wejscie czujnika swiatla: dezaktywacja w dzien, nocne podswietlenie stopni
• Zabezpieczenia: przeciwzwarciowe na wyjsciach, ochrona przed bledna polaryzacja
• Przyciski na zewnatrz obudowy – konfiguracja bez otwierania sterownika

Dane techniczne:

• Napiecie zasilania: 12V / 24V DC (±10%)
• Liczba kanalow: do 20 (1 stopien = 1 wyjscie)
• Obciazalnosc wyjscia: do 6A (ok. 12m standardowej tasmy 12V)
• Sygnal wejsciowy: aktywowany masa (GND / OC)
• Wymiary: 89mm × 53mm × 65mm
• Ochrona: IP20
• Temp. pracy: -5°C do +50°C
• Temp. magazynowania: -10°C do +60°C
• Wilgotnosc: do 90% (bez kondensacji)
• Przekroj przewodow: 1,5mm2 (linka) / 2,5mm2 (drut)

W zestawie:

• Sterownik RCL-LED ADVANCED

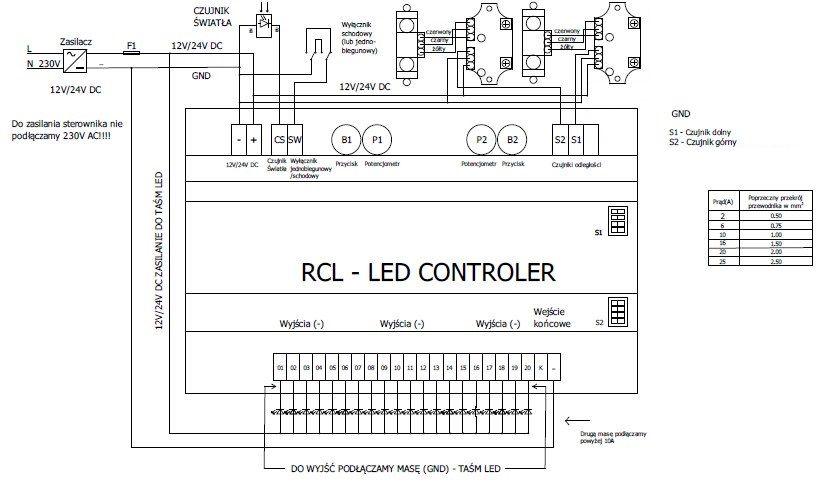

• Schemat polaczen
• Instrukcja obslugi

Do instalacji potrzebujesz rowniez:

• 2x Czujnik ruchu PIR aktywowany masa (S1 + S2)
• Zasilacz 12V lub 24V DC (moc = suma moc tasmy × liczba stopni × 1,15)
• Tasmy LED – 1 odcinek na stopien
• Profile aluminiowe z oslonka mleczna (np. KLUS SCHOLL B6374)
• Kabel polaczeniowy 2×0,5mm2 – osobny do kazdego stopnia
